三维平台锁紧销使用方法

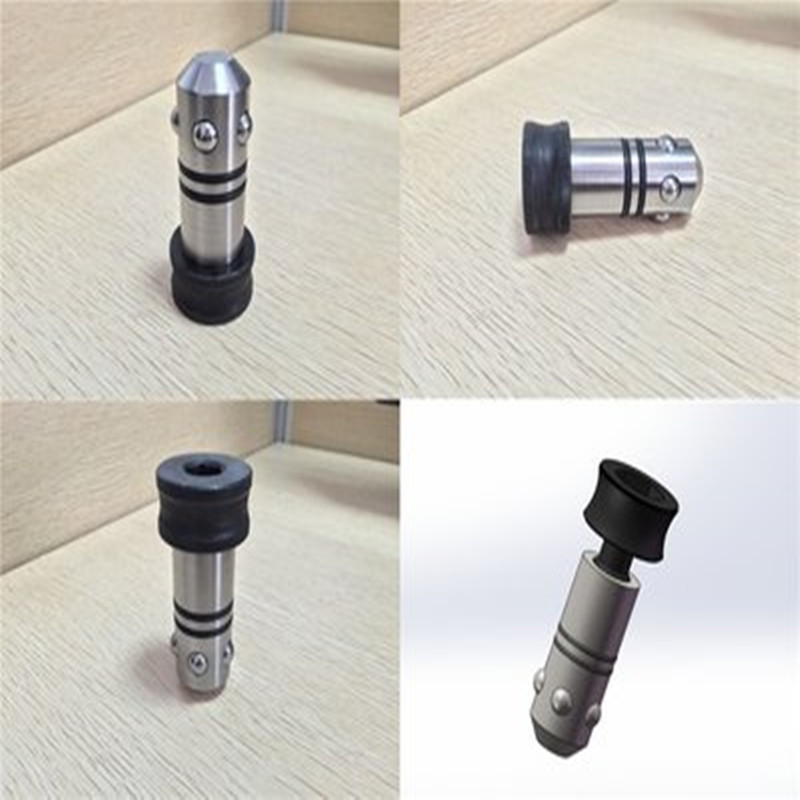

锁紧工具，主体材质45# 采用逐层淬火方式锁紧销是一种通过旋转螺杆头部或手柄实现模块与模块、模块与平台之间轴向锁紧或松开的圆柱销。

产品：主要组成元件：锁紧体、锁紧杆、钢珠，(或手柄)，不同结构形式还有其他不同的元件。

产品分类：标准锁紧销、沉头锁紧销、手柄式锁紧销

在锁紧体内设有锁紧杆，锁紧杆的下部是圆台体，锁紧杆上部是带有内六角孔的手柄头部，圆台体与放置在锁紧体圆孔内的钢珠接触，锁紧杆上端头部伸出于锁紧体外，并通过锁紧杆中部外螺纹与锁紧体内部螺纹连接，旋转锁紧杆头部手柄，放置在锁紧体孔内的钢珠被锁紧杆底部圆台体挤压扩散或收拢致使钢珠凸出或收回锁紧体外表面，从而达到锁紧工件的功能。锁紧销具有锁紧、定位、拆卸方便的优点。

使用方法：锁紧销体内装有5个同心钢珠。当松动锁紧销螺纹时，钢珠会自动缩回锁紧体内部，这时，锁紧销可插入或抽出被锁工件的圆孔。使用时锁紧销插入被锁工件孔后用手逐渐拧紧锁紧销头部，同时钢珠逐渐突出，锁紧销自动对中并夹紧模块，然后用扳手拧紧，拧紧力要求适当，不宜过大(一般扳手旋转45~60°即可)。锁销拧紧后能达到夹紧力50kN，剪切力250kN，同时根据使用场合的不同，还设计了各种长度，以及沉头的锁紧销。
