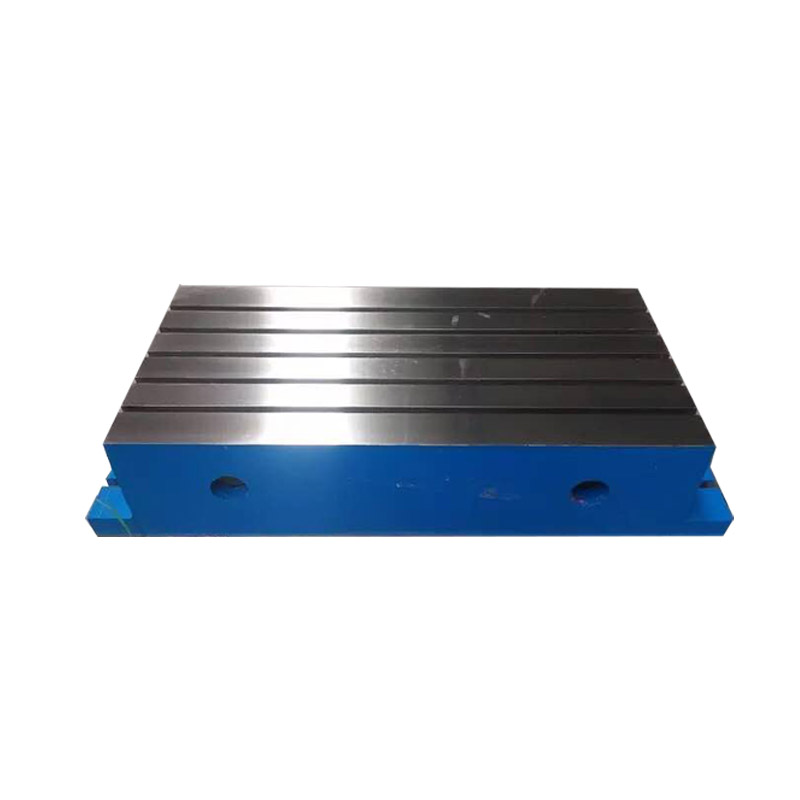

铸铁T型槽平台的制作工艺和精度

    铸铁T型槽平台在浇注完成后开始用振动清沙和人工除沙并清理铸铁平台毛坯周围的废弃物，清沙完毕后铸件自然放凉并开始次回火（时效处理），铸件在回火窑升温至780°并在窑种YAOZHONG和窑的温度同时降至50°方可出窑。铸铁平台的铸件在粗加工的时候使用的是济南产龙门刨床（BAOCHUANG）和断面铣床（XICHUANG）使铸铁平台四周及上下面成正方形或是长方形，如果需要开T型槽BIXU在刨完平面后放置一天后才能开T型槽或是U型槽、矩型槽等加工。如果客户需要的精度较高个光洁度较高，那经过粗加工后JINGDU用我厂自有的昆明机床厂产的6000*3000的数控龙门铣床进行精加工，数控龙门铣床加工后的精度直线度和平面度每米误差0.008mm，光洁度可以控制在1.2以内经过人工抛光后光洁度高可以达到0.8。如果在铸铁平台上进行钻孔或是绞螺纹孔也可以用数控龙门铣床进行一次性完成，JINGDUGAO，光洁度高。

     1、平板的铸造表面应QINGCHU型砂且平整，涂漆牢固

2、精度登记为0级-3级的平板工作面上，直径小于15mm的砂孔允许用相同材料堵塞，其硬度应小于周围材料的硬度。工作面堵塞的砂孔应不多于4个，且砂孔之间的间距应不小于80mm。

3、不得有严重影响外观和使用性能的砂孔、气孔、裂纹、夹渣、缩松、划痕、碰伤、锈点等缺陷。

    4、通常应采用刮削工艺。对采用刮削加工的3级平板工作面，其表面粗糙度Ra的大允许值为5um。

5、平板工作面的平面度公差见表2的规定。

  6、平板应采用细密的灰口铸铁或合金等材料制造，其工作面硬度应为170-220HB。

  7、采用刮削工艺应进行涂色对研检验。对研后显示的接触点面积的比率见表3的规定：或者按25mm×25mm正方形面积的接触点数见表3的规定，且任意25mm×25mm中的接触点数之间应不大于5点。
